點狀聚焦加熱-印刷電路板（PCB）焊接

日期：2023-08-28 15:57

瀏覽次數：1571次

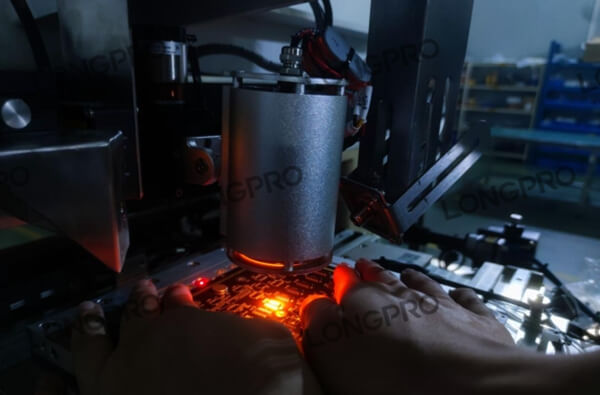

PCB是現代電子設備中常見的電路載體，而焊接是將電子元件安裝在PCB上并實現電連接的關鍵步驟。點狀聚焦加熱在印刷電路板（Printed Circuit Board，PCB）焊接中起著重要的作用。

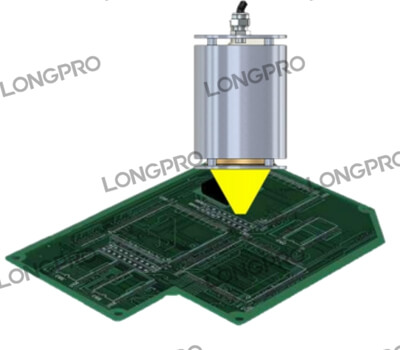

點狀聚焦加熱是一種高效的焊接技術，它通過將高頻電能集中在焊點上，迅速升溫并熔化焊接材料，實現電連接。在PCB焊接過程中，點狀聚焦加熱可以應用于幾種主要的焊接方式：

表面貼裝技術（Surface Mount Technology，SMT）焊接：SMT是一種常見的PCB組裝技術，其中電子元件的引腳直接連接到PCB表面。點狀聚焦加熱可用于加熱焊錫膏或焊錫顆粒，使其熔化，并將元件引腳精確地連接到PCB焊盤上。

插件焊接：在某些應用中，電子元件通過插座或孔洞插入PCB。焊接技術用于固定插件并確保可靠的電連接。點狀聚焦加熱可用于加熱焊錫膏或焊條，然后將其導入插座或孔洞中，實現元件與PCB的連接。

焊盤回焊：焊接時，焊盤是PCB上用于連接元件引腳的區域。通過點狀聚焦加熱器加熱焊盤，可以使焊盤達到適當?shù)臏囟龋源_保焊錫膏的熔化和元件引腳的良好連接。這對于焊盤回流焊接過程至關重要，以獲得高質量的焊接連接。

熱熔壓制：點狀聚焦加熱器可以用于熱熔壓制連接技術中的公母端子。該技術通過加熱公母端子，使其熔化并產生熱塑性材料的流動，在冷卻后形成可靠的連接。點狀聚焦加熱器可提供精確的加熱控制，確保熱塑性材料在適宜的溫度范圍內熔化并形成穩定的連接。



LONGPRO 點狀聚焦加熱器優勢：

1、高效加熱：點狀聚焦加熱器能夠?qū)⒏哳l電能高度集中在焊點上。這種高效加熱能迅速提高焊點的溫度，從而縮短焊接時間。相比傳統的全局加熱方法，點狀聚焦加熱能夠更快速地將焊點加熱到所需溫度，提高生產效率。

2、精確控制：點狀聚焦加熱器能夠?qū)崿F(xiàn)精確的溫度控制。通過適當調整加熱器的功率和加熱時間，可以控制焊點達到所需的溫度，確保焊接的質量和可靠性。這種精確控制是關鍵，因?yàn)檫^熱或過冷的焊接過程都可能導致焊接質量下降或焊點損壞。

3、精準加熱：點狀聚焦加熱器能夠?qū)崮芗性诤更c(diǎn)上，避免將過多的熱傳遞到其他PCB區域或附近的電子元件。這對于防止對電子元件的熱損壞非常重要，同時可以減少周圍區域的熱應力，提高整體焊接過程的穩定性。

4、適用范圍廣：點狀聚焦加熱器可適用于許多不同的焊接方式，包括表面貼裝技術（SMT）和插件式焊接。通過選擇適當?shù)暮附庸ぞ吆蛥?shù)，可以根據具體的焊接需求靈活地應用點狀聚焦加熱器。

5、提高焊接質量：由于點狀聚焦加熱器能夠提供高效的加熱和精確的溫度控制，因此可以提高焊接質量和可靠性。焊接點在適當溫度下形成良好連接，減少焊接缺陷和不良連接的風險。
